適用物料：石英石、金礦石、鐵礦石、銅礦石、礦砂、礦漿、細泥、水泥熟料等。
應用范圍：廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥等
3m-14.3m水槽長度：
0.3m-3m螺旋直徑：
01上門安裝調試設備
02定期回訪與檢測
array(2) {
[0] => string(43) "src="/mak_upImage/20181221091557_55329.jpg""
[1] => string(37) "/mak_upImage/20181221091557_55329.jpg"
}

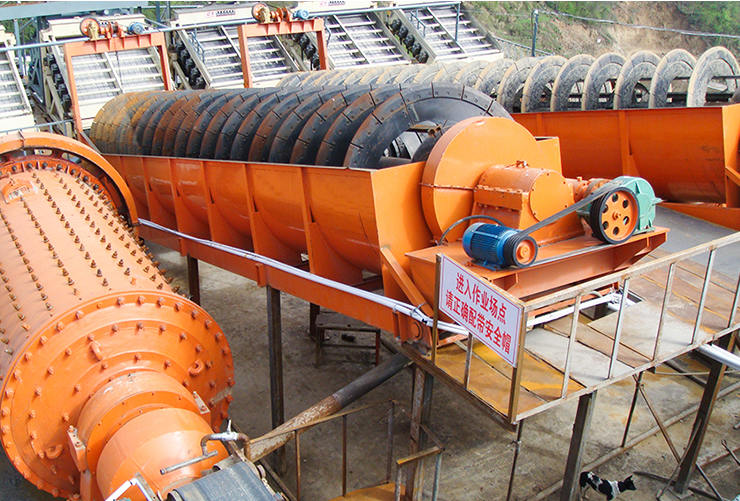

螺旋分級機在選礦作業中與球磨機配成閉路循環流程，將合乎粒度 大小要求的礦物作為成品從溢流端排放到下端工序，將粗砂送回球 磨機中再磨。

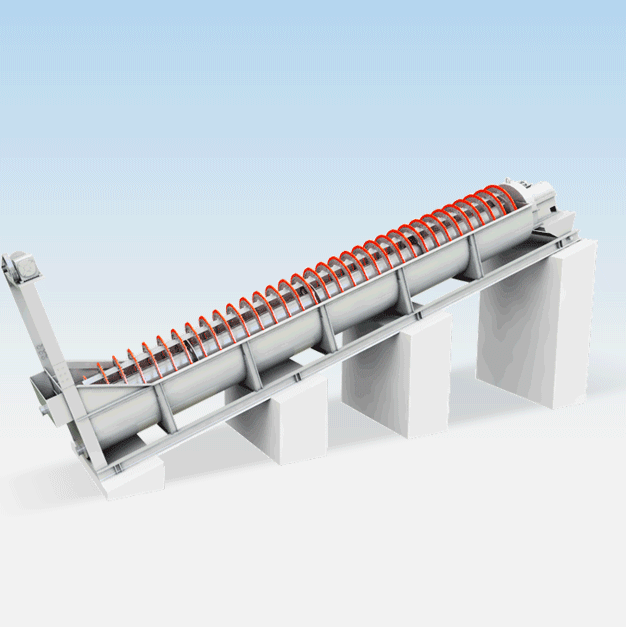

string(866) "<h3> 工作原理<span>working principle</span> </h3> <p> 螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。 </p> <p style="text-align:center;"> <img src="/upload/editor/pro9_yuanli.gif" alt="分級機產品原理圖" /> </p> "
分級機工作原理：分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級加于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
該設備技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用。
螺旋軸的入水頭、軸頭采用生鐵套，操作可靠；石粉質量易于控制，0.00--0.75mm石粉含量在2%-15%之間可調。
采用瓦片內襯，維修率低；底座采用槽鋼，機體采用鋼板焊接而成，質量好耐磨性高。
售前
我們會通過客戶的要求，綜合考慮各方面的因素，為客戶推薦合適的產品機器型號和生產線配置；為客戶量身定制合適的，經濟的產品解決方案。
售中
產品交付到客戶手中時，我們的團隊將免費幫助客戶進行設備的安裝、調試工作，并提供專業化的交機培訓服務，直到操作人員能夠完全獨立操作。
售后
公司有一套成熟的售后服務管理體系，在用戶使用產品出現故障或不明問題時，可以通過24小時售后服務熱線隨時、隨地得到我們的指導服務。
| 型號 | 螺旋直徑(mm) | 水槽長度(mm) | 螺旋轉速(r/min) | 處理量（t/d） | 電動機功率（kw） | 外形尺寸（mm≤） | ||||
| 按返砂 | 按溢流 | 傳動用 | 升降用 | 長 | 寬 | 高 | ||||
| FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 |
| FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 |
| FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 |
| FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 |
| FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | ||
| FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 |
| FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | ||
| 2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | ||
| 2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | ||
| FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 |
| FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | ||
| 2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | ||
| 2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | ||
| FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 |
| FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | ||
| 2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | ||
| 2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | ||
| FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 |
| FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | ||
| 2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | ||
| 2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | ||
| 2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 |
| 2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | ||
