圓錐破碎機pyd-1750分哪些部件（結構組成篇)

圓錐破碎機pyd-1750，適用于礦山、建材、冶金等行業，用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa，含水率小于15%。可對鐵礦石、銅礦石、花崗巖、玄武巖、鵝卵石、大理石、石灰石等中等和中等以上硬度的物料進行中、細碎作業。尤其在產品粒形要求嚴格，成品率要求較高，自動化程度高的破碎生產線中被使用。有些用戶會問圓錐破碎機pyd-1750分哪些部件？下面就來介紹一下圓錐破碎機pyd-1750構造的主要部件：

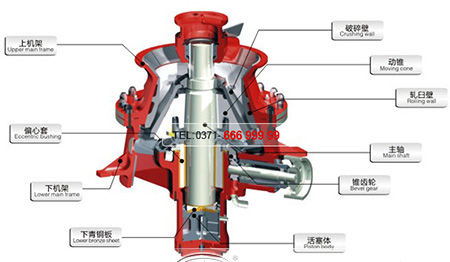

一、圓錐破碎機pyd-1750主要結構組成

1、機座

又稱機架，作為是圓錐破碎機pyd-1750設備的支撐部件，由上架體和下架體組成，機架一般是由鑄鋼制造這樣能夠提高架體的強度，保證了設備的堅固耐用性。

圓錐破碎機pyd-1750機座更換施工技術要求：

（1）機架安裝好后，機體與原來相比，其位移不得大于2mm.

（2）機座孔端加工面的不水平度不得大于0.7。

2、偏心套

偏心軸套錐型孔中裝有青銅襯套或尼龍襯套。當傳動齒輪帶動偏心軸套旋轉時，深入偏心軸套內的主軸浮選機，振動篩，浮選機帶動可動錐作旋擺運動，使可動錐錐面與固定錐時離時合，產生碎礦和排礦。

3、保險裝置

彈簧保險系統實現保險，異物從圓錐破碎機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。

4、主軸

主軸與機架的下架體輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔，主軸它的設計采用的是碳素鋼和合金鋼，具有較高的機械強度以及軸徑耐磨性強的特點。

5、潤滑系統

圓錐破碎機pyd-1750的潤滑系統采用獨立的稀油潤滑系統的自動控制系統，保證了設備堅固耐用，運行可靠。多點控制的獨立稀油潤滑系統，可確保該機型軸承潤滑的雙重保護，以及可實現整機自動安全保護。

6、固定外錐及襯板

定錐上部安裝的是給料料斗，為防止錐體磨損在內表面裝有環形傘狀錳鋼襯板，定錐外部是與調整環配合的梯形螺紋。動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。

7、破碎腔

圓錐破碎機合適的破碎腔設計方案，能夠有效提升圓錐破的破碎效率，并且降低設備使用中的功耗及磨損。

二、圓錐破碎機pyd-1750主要結構特點

1、主軸固定

主軸固定讓各個零件的受力更為合理，動力轉化更為有效,能夠使用更大的偏心距和更高的轉速，從而獲得更高的產量。

2、一體化底座

全新設計的一體化的底座，包含了主設備、電機、皮帶護罩等安裝模塊，簡化了設備安裝步驟，為用戶帶來方便。

3、液壓排料口調整

SMS系列全液壓圓錐破碎機排口的調整通過液壓馬達帶動調整套來實現，配合液壓鎖固缸鎖緊調整套，讓您無需到達現場就可完成調整排料口的工作。

4、彈簧安全裝置

當圓錐破碎機在過鐵或其他負載突然增大時，保險缸的液壓油可以瞬間的流回蓄能器，快速的抬升活塞桿，當不能破碎物料進入破碎腔時，彈簧安全裝置能保護設備不受破壞。
